 Устройство дискового фильтра и назначение

В зависимости от поставленных задач, рейтинг фильтрации  дисковых фильтров может быть  5,10,20, 50, 100, или 200 микрометров.

Для удобства эксплуатации диски с канавками разной глубины имеют различный цвет.

Каждый фильтрующий элемент помещен в полимерный корпус (в стандарте), с рабочим давлением до 10 bar.

Возможно исполнение для работы с большими давлениями или с горячей водой (до 65 градусов).

В этом случае  корпуса дисковых фильтров выполняются из алюминиевых сплавов, нержавеющей стали или титана (по требованию).

Модели дисковых фильтров

Следует обратить внимание на тот факт, что в системах дисковой фильтрации, использующих одноместные корпуса  (это системы серии AZUD HF 200, HF 300, HF 400 и DCL), входная вода подается в корпус тангенциально , благодаря запатентованному модулю «Helix».

При этом поток входной воды закручивается вокруг фильтрующего элемента, способствуя равномерному распределению нагрузки на всю площадь поверхности дискового фильтра.

Производительность  дисковых фильтров AZUD нормируется при падении давления на чистом элементе, составляющим 0,2 bar.

Очевидно, что при разных рейтингах фильтрации производительность будет различной.

Так же производительность зависит и от качества исходной воды.

Производительность дисковых фильтров

В общем случае один фильтроэлемент обеспечивает получение от 5 до 20 м3/час (120 – 480 м3/сутки) очищенной воды.

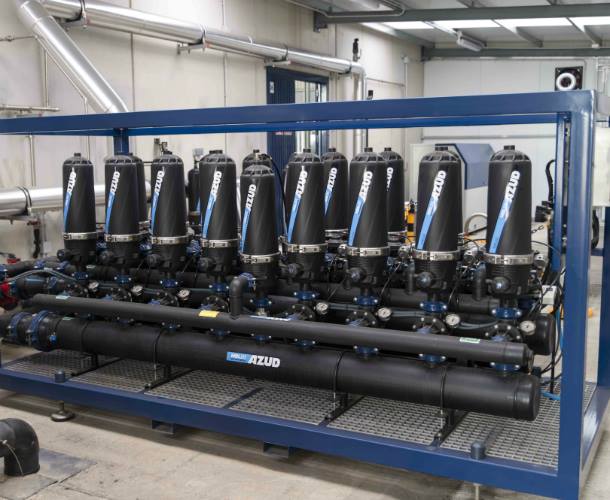

Промывка фильтрэлементов производится последовательно по одному или группами (например, в  моделях AZUD Helix HF 400).В зависимости от требований технического задания и существующих площадей,  модули могут быть изготовлены в различной компоновке (горизонтально, вертикально в несколько ярусов)

Высокая эффективность промывки элементов дисковых фильтров обеспечивается применением одновременно нескольких инновационных решений:

—    Во-первых, промывка осуществляется в сторону обратную направлению фильтрации, т.е. «изнутри – наружу» фильтрующего элемента;

—    Во-вторых, для промывки используется очищенная вода, получаемая от других, работающих в штатном режиме фильтров;

—    В третьих, поток промывочной воды, воздействуя на специальную мембрану, входящую в состав фильтроэлемента, разжимает диски, способствуя свободному вымыванию задержанных загрязнений из меж дисковых зазоров.

—    И, наконец, в-четвертых, промывочная вода подается на диски с помощью специальных форсунок тангенциально, заставляя диски вращаться. При вращении диски трутся друг о друга, интенсивно освобождаясь от загрязнений.

Такой подход к очистке фильтроэлементов позволил в значительной степени снизить расходы воды на собственные нужды при промывке дисковых фильтров.

Так типовое время промывки одного фильтроэлемента составляет порядка 10 сек.

За это время в дренаж сбрасывается  33 – 35 литров воды.

Оптимальная длительность фильтроцикла  дисковых фильтров составляет 4 – 6 часов.

Таким образом, из расчета на один фильтроэлемент дискового фильтра, расход воды на собственные нужды составляет порядка 0,05 —  0,2 %.

В реальных условиях эксплуатации расход воды на собственные нужды, как правило, не превышает 0,5%.
