Стандартные RO системы Pentair Water

Особенности и преимущества

  • Система обеспечивает снижение солесодержания на 99.0-99.3 %;
  • Энергосберегающая технология: использованы мембраны низкого давления;
  • Системы рассчитаны на солесодержание 1000 & 3000 ppm TDS, электропитание 50 Гц или 60 Гц;
  • На входном патрубке RO системы установлен мембранный клапан Aquamatic;
  • На линии исходной воды установлено реле низкого давления для защиты повысительного насоса от сухого хода;
  • Установлены высокоэффективные вертикальные центробежные насосы SS316;
  • Наличие рецикла для повышения степени извлечения;
  • Автоматическая промывка системы при каждом запуске/остановке системы;
  • Соленоидный клапан для автоматического отключения подачи исходной воды во время остановки системы;
  • Патронный предфильтр с тонкостью фильтрации 5 мкм;
  • Высококачественные обратноосмотические корпуса CodeLine;
  • Панель управления, с выводом показания кондуктометра, расположенного на линии пермеата;
  • Клапан сброса давления на линии пермеата;
  • Обратный клапан на линии пермеата для защиты мембран на случай аварийной остановки системы;
  • Ротаметры на линиях пермеата и концентрата;
  • Трубы высокого давления SS316 & SS316L.



Общий вид систем на 250-1000 л/ч

Общие характеристики

  • Производительность от 1500 до 10000 л/час;
  • 5 типов систем используемых во всех моделях;
  • Горизонтально расположенные 8” корпуса Codeline;
  • Возможность комплектации системы установкой CIP и узлами дозирования;
  • Ротаметры и манометры выведены на панель;
  • Рама с порошковой окраской;
  • Стандартные мультипатронные фильтры для систем 6000/7600/10000 л/ч;
  • Клапаны Aquamatic на линии исходной воды для отключения подачи потока на мембрану во время отключения системы;
  • Реле низкого давления перед повысительным насосом для защиты от сухого хода;
  • Кондуктометр на линии пермеата;
  • Обратный клапан на линии пермеата;
  • Использование компонентов собственного производства – насосы Nocchi, корпуса Codeline, патронные фильтры Big blue, ШУ Hoffman, клапаны Aquamatic, реагентные баки.

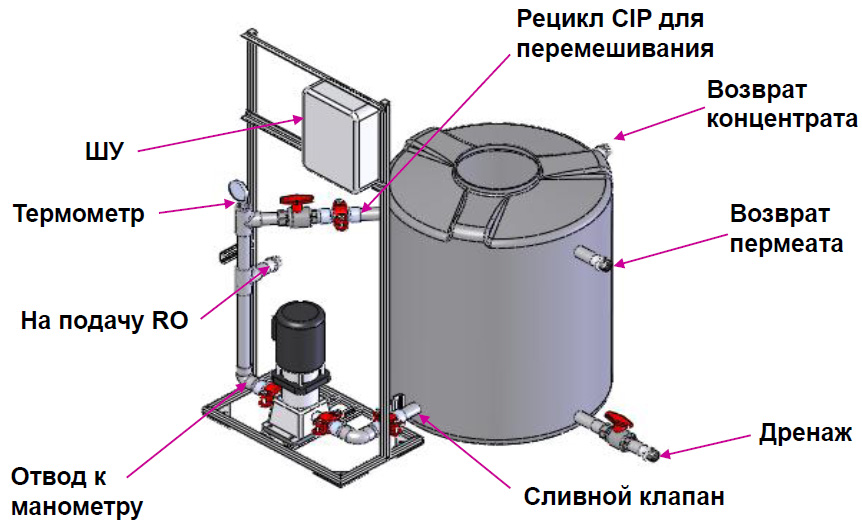

Установка CIP

  • Возможна поставка вместе со стандартными RO системами;
  • Для использования в стандартных RO системах разработаны установки 3х типов (системы от 250 до 10000 л/ч);
  • Присоединение к системе осуществляется с помощью гибких шлангов.

Особенности контроллера SRO

Конфигурация

  • На основе программируемого логического контроллера,
  • Удобный для пользователя интерфейс,
  • Полный пакет документации,
  • Использование сертифицированных компонентов,
  • Имитация технологической схемы на панели;

Управление

  • Обеспечение слаженной работы RO системы за счет отлаженного взаимодействия между электрической и гидравлической схемами,
  • Возможность работы как в автоматическом, так и в ручном режиме,
  • Концепция управления;

Монтаж системы

  • ШУ монтируется на раме RO системы болтовым соединением,
  • Прокладка электрических проводов осуществлена по внутренней стороне дверцы шкафа;

Послепродажная поддержка

  • Севисная поддержка ПО осуществляется с помощью запоминающего устройства:

ЗУ с записанным ПО может быть использовано для перепрограммирования PLC;

  • Использование оборудования известных компаний, располагающих сетью центров поддержки:

Программируемый логический контроллер Siemens

Распределительная аппаратура Siemens/ Schneider

Корпус Hoffmann

Построение контроллера

Управление и индикаторы

  • Индикация состояния RO системы
    • Низкое давление на линии подачи,
    • Перегрузка повысительного насоса,
    • Переполнение резервуара чистой воды;
  • Автономное управление периферийными устройствами
    • Насос подачи исходной воды,
    • Повысительный насос,
    • Насосы-дозаторы (совмещенное управление);
  • Индикация состояния периферийных устройств
    • Насос подачи исходной воды,
    • Повысительный насос,
    • Соленоидный клапан на входе RO системы,
    • Соленоидный клапан промывки;
  • Кнопка аварийного отключения для защиты системы;
  • Использование блока управления памятью для защиты отдельных секций;
  • Рабочие напряжение и частота
    • 230В AC при 50/60 Гц;
  • Дополнительные поддерживаемые функции
    • Возможность вывода показаний pH- и редокс-метра,
    • Удаленная блокировка работы предфильтра и умягчителя.

RO Контроллер

  • Собственная разработка Pentair
  • Полностью автоматическая панель на основе микроконтроллера;
  • Контроллер предназначен для малых и средних RO систем до 3-4 м3/час;
  • Небольшой размер панели 300X250x150мм;
  • Стандартные характеристики:
    • Защита от перегрузки,
    • Защита в пофазном исполнении,
    • Защита насосов от сухого хода,
    • Двухлинейный LCD дисплей,
    • Имитация техсхемы с 7 индикаторами,
    • Звуковой сигнал ошибки,
    • Совместимость с цифровыми расходомерами.

Особенности контроллера

— Программируемые функции

  • Вывод показаний кондуктометра на дисплей,
  • Продолжительность промывки,
  • Контрольная точка электропроводности,
  • Единицы измерения электропроводности — ppm и мкС/см,
  • Включение/выключение,
  • Настройка реле низкого давления,
  • Настройка реле высокого давления,
  • Калибровка кондуктометра,
  • Поддержка автоматического многопортового управляющего клапана,
  • Ручной режим для управления всеми параметрами отдельно;

— Конфигурация ввода/вывода

  • 7 входных сигналов:

— Датчик уровня резервуара исходной воды,
— Реле низкого давления,
— Реле высокого давления,
— Датчик уровня резервуара исходной воды,
— Кондуктометр,
— Перегрузка,
— Доп.оборудование (для pH- и редокс-метра, мультипортового клапана);

  • 4 выходных сигналов:

— Насосы подачи исходной воды,
— Повысительный насос,
— Промывной клапан,
— Насос-дозатор.
